Temat wraca przy każdej mocniejszej premierze karty. „Spłonęło mi złącze", „wtyczka się stopiła", „śmierdziało plastikiem i zgasło". Zdjęcia nadtopionych 16-pinów krążą po forach i budzą zrozumiały strach — zwłaszcza u kogoś, kto właśnie wydał kilka tysięcy na RTX 4090 albo RTX 5090.
Dobra wiadomość jest taka, że to nie jest wada, która dotyka każdego. Zła — że gdy już się zdarzy, potrafi uszkodzić nie tylko kabel, ale i samą kartę. Warto więc zrozumieć, skąd się bierze, bo prawie zawsze da się temu zapobiec.
Co to w ogóle za złącze
Nowe, mocne karty odeszły od klasycznych wtyczek PCIe 8-pin na rzecz jednego, kompaktowego złącza 12-pinowego (plus cztery małe styki sygnałowe). W kartach serii RTX 40 nosi ono nazwę 12VHPWR, a w serii RTX 50 — jego poprawioną wersję 12V-2x6.
Powód zmiany jest prosty: pojedyncze 8-piny przenoszą po 150 W. Karta pobierająca 450–600 W potrzebowałaby ich trzech albo czterech. Jedno złącze 12-pinowe przenosi do 600 W i porządkuje okablowanie. Problem w tym, że robi to przy znacznie mniejszym zapasie bezpieczeństwa niż stary standard — i to właśnie ten brak marginesu mści się przy błędach montażu.

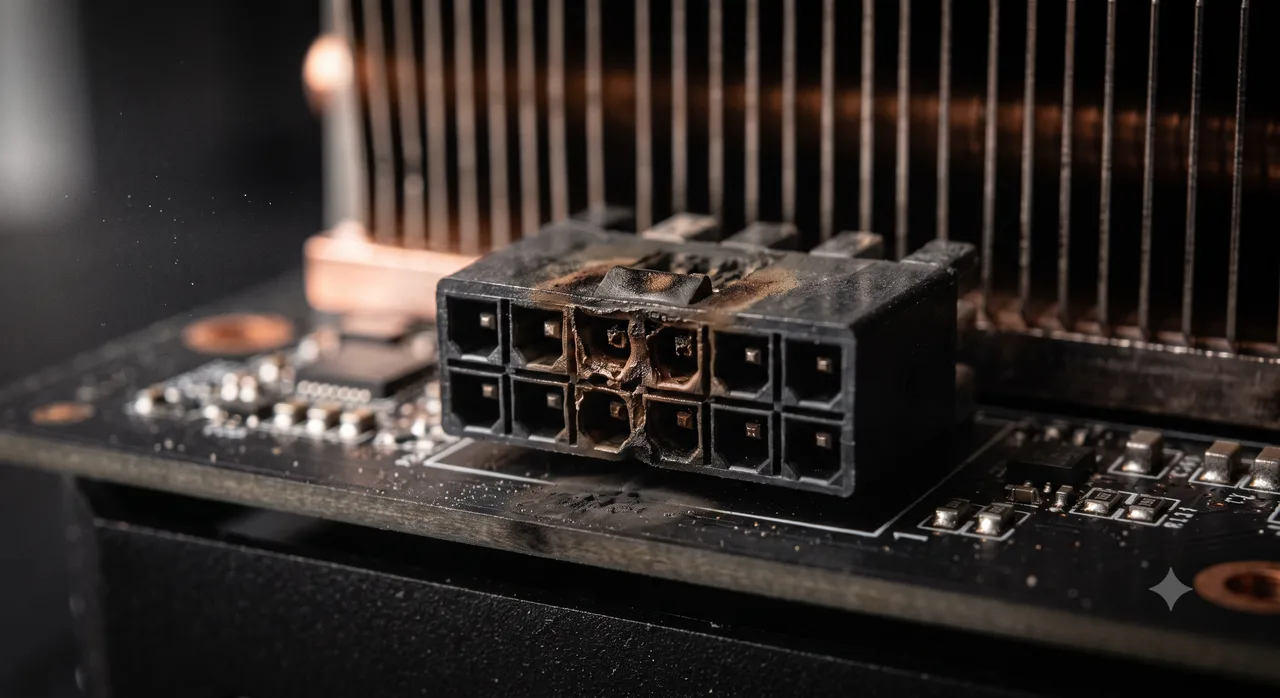

Dlaczego się topi
Wbrew pierwszemu wrażeniu, złącze nie topi się „samo z siebie". Za praktycznie wszystkimi przypadkami stoi jedna z kilku przyczyn — zwykle prowadzących do tego samego: część prądu płynie przez zbyt mało styków.
Niedociśnięta wtyczka. To przyczyna numer jeden. Jeśli wtyczka nie wejdzie do końca i część pinów ma tylko powierzchowny kontakt, cały prąd (nawet 50 A) przeciska się przez te, które stykają się dobrze. Powstaje miejscowa rezystancja, a rezystancja pod dużym prądem oznacza ciepło. Plastik zaczyna mięknąć w jednym punkcie i lawina rusza.
Zgięcie kabla tuż przy złączu. W ciasnych obudowach kabel bywa zaginany zaraz za wtyczką, żeby zamknąć bok. To zgięcie podważa styki od środka i odsuwa je od pełnego kontaktu — efekt jak wyżej.
Tani adapter albo wysłużony kabel. Przejściówki na kilka 8-pinów mają dodatkowe punkty styku, a te z najniższej półki bywają wykonane niedbale. Każdy dodatkowy styk to kolejne miejsce, gdzie może rosnąć rezystancja.
Brak równoważenia prądu po stronie karty. W części konstrukcji wszystkie przewody 12 V są na karcie zmostkowane razem. Karta „nie wie", że jeden pin przenosi dwa razy więcej prądu niż powinien — i nie ma jak zareagować. Przy dobrze wpiętej wtyczce to bez znaczenia; przy źle wpiętej właśnie to zamienia drobny błąd w stopiony plastik.
Jak temu zapobiec — pięć nawyków
Żadna z tych rzeczy nie wymaga wiedzy elektronika. To kwestia staranności przy składaniu.
- Wpinaj do „klika". Wtyczka musi wejść prosto i do końca, aż zatrzask wyraźnie zaskoczy. Po wpięciu pociągnij delikatnie — nie może się ruszać.
- Zostaw ~3,5 cm prostego kabla, zanim go zegniesz. Producenci wprost podają ten zapas. Nie zaginaj tuż przy wtyczce.
- Używaj natywnego kabla 12V-2x6 z zasilacza ATX 3.1, jeśli go masz. Jest pewniejszy niż adapter z pudełka.
- Nie wciskaj karty w za ciasną obudowę. Jeśli boczna ścianka dociska kabel, to ona wygina złącze. Lepsza obudowa bywa tańsza niż nowa karta.
- Po pierwszych tygodniach sprawdź wtyczkę — czy nie jest ciepła w dotyku po dłuższej grze, czy nie ma zapachu grzanego plastiku. Wczesny sygnał ratuje kartę.
Dobór odpowiedniego, dobrej klasy zasilacza z właściwym złączem to osobny temat — rozpisaliśmy go w poradniku doboru zasilacza do komputera do gier, a moc pod konkretną kartę sprawdzisz w poradnikach dla poszczególnych GPU.
Już się stopiło — co teraz
Jeśli poczułeś zapach plastiku, zobaczyłeś przebarwienie na wtyczce albo karta nagle gaśnie pod obciążeniem — przestań jej używać od razu. Każde kolejne uruchomienie pod obciążeniem może rozszerzyć uszkodzenie.
Rozłączanie na siłę i oglądanie na własną rękę zwykle tylko pogarsza sprawę. Sensowniej jest oddać kartę do sprawdzenia. W części przypadków uszkodzone jest wyłącznie gniazdo na karcie — a wtedy jego wymiana jest realna, o ile ścieżki zasilania pod nim nie ucierpiały. To już naprawa karty graficznej na poziomie elektroniki, a nie wymiana kabla.
Jak to wygląda u nas
Zaczynamy od oględzin złącza pod mikroskopem i pomiaru, czy uszkodzenie ograniczyło się do gniazda, czy sięgnęło ścieżek i sekcji zasilania karty. Dopiero to pokazuje, czy wystarczy wymiana gniazda, czy potrzebna jest głębsza naprawa.
Wstępna diagnoza jest bezpłatna. Jeśli na jej podstawie da się ustalić zakres uszkodzenia, przedstawiamy wycenę; w trudniejszych przypadkach potrzebna bywa dodatkowa, płatna diagnostyka — uprzedzamy o tym wcześniej. Naprawy układowe tego typu to zwykle 7 dni roboczych lub dłużej. Kartę możesz wysłać do nas kurierem z dowolnego miejsca w Polsce.
Najczęstsze pytania
Czy każde złącze 12VHPWR się topi?
Nie. Zdecydowana większość kart pracuje latami bez problemu. Topienie to zwykle skutek niedociśniętej wtyczki, taniego adaptera albo mocnego zgięcia kabla tuż przy złączu — a nie wada każdego egzemplarza. Ryzyko dotyczy głównie kart o wysokim poborze, jak RTX 4090 i 5090.
Adapter z zestawu czy natywny kabel 12V-2x6?
Jeśli masz zasilacz ATX 3.1 z natywnym kablem 12V-2x6 — użyj jego. Jest pewniejszy niż adapter na kilka wtyczek 8-pin, ma mniej punktów styku i lepiej rozkłada prąd. Adapter z pudełka działa, ale wymaga wyjątkowej staranności przy wpinaniu.
Jak poznać, że wtyczka jest dobrze wpięta?
Wpychaj ją prosto, aż usłyszysz i poczujesz wyraźny „klik" zatrzasku. Wtyczka nie może być przekrzywiona ani wysunięta nawet o milimetr — częściowy styk to główna przyczyna miejscowego przegrzewania i topienia.
Zostawić zapas na zgięcie kabla?
Tak. Zachowaj około 3,5 cm prostego odcinka kabla, zanim go zegniesz. Zgięcie tuż przy wtyczce podważa styki i sprzyja przegrzewaniu. W ciasnych obudowach to częsty, niedoceniany powód problemów.
Złącze się nadtopiło — czy karta jest do wyrzucenia?
Niekoniecznie. Czasem uszkodzone jest tylko gniazdo na karcie i da się je wymienić, a rdzeń GPU jest sprawny. Kluczowe jest, by natychmiast przestać używać sprzętu i oddać go do sprawdzenia — dalsza praca może rozszerzyć uszkodzenie na ścieżki płyty. To naprawa dla specjalisty od elektroniki, nie do zrobienia w domu.
